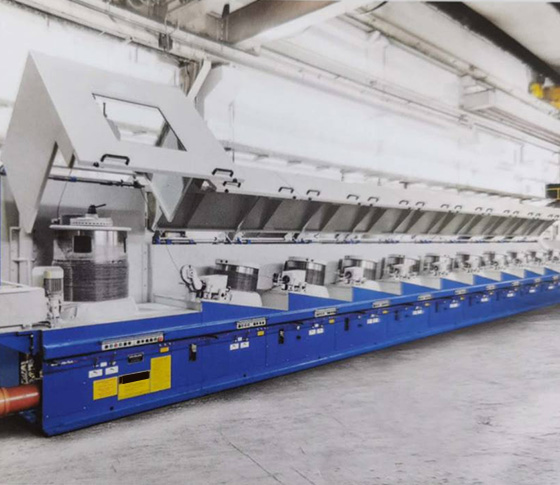

直进式拉丝机
2-15道次，卷筒直径从450-1600，拉丝速度按照设备的配置，配置碳化钨卷筒，卷筒硬度达到60HrC，创新性高效率拉丝机专用减速箱，创新型卷筒冷却系统：能高效冷却钢丝，易于操作人员调整圈径，提供良好的钢丝润滑，拉丝模直接水冷，可靠的操作系统，能实现，第一卷筒可以采用高端放线，最后一个卷筒可以双层带储线功能，能够抽除灰尘的机罩，控制出线直径的激光测径仪，触摸屏控制，远程计算工机集中控制等。
全国服务热线：0510-86401658
直进式拉丝机Straight drawing machine
-
-
直进式拉丝机
应用于弹簧钢丝、胎圈钢丝、钢绞线钢丝、钢帘线钢丝、不锈钢丝、焊丝、钢纤维钢丝等。
■ 钢丝断丝检测并自动停车;
■ 模盒冷却水过热检测并自动停车;
■ 压线系统确保穿丝操作安全;
■ 第一道次配备积线系统防止放线乱丝停车;
■ 模盒出口配备钢丝防抖动装置;
■ 先进的卷筒设计和制造，高可靠性和寿命;
?
?
|
卷筒规格 |
450 |
560 |
600 |
700 |
760 |
900 |
1200 |
1600 |
|
进线强度 |
≤1350Mpa |
|||||||
|
道次数 |
15 |
15 |
15 |
15 |
12 |
12 |
10 |
10 |
|
进线直径（毫米） |
4 |
5.5 |
6.5 |
8 |
10 |
13 |
16 |
19 |
|
进线直径（毫米） |
0.76 |
1.4 |
1.6 |
2 |
2.5 |
3 |
4.5 |
5 |
|
出线速度(米/分） |
1800 |
1800 |
1800 |
1500 |
1000 |
800 |
800 |
500 |
|
主电机功率（千瓦） |
15/22 |
22/30 |
45/55 |
55 |
55/75 |
90 |
132 |
160 |
|
传动系统 |
>高效电机IE2/IE3 IP54 (选项：配备强制风冷） | |||||||
| >Optibelt V型带 | ||||||||
| >创新性高效率拉丝机专用减速箱 | ||||||||
|
同步系统 |
>配备主流变频器用于速度调节 | |||||||
| >舞轮或者调谐辊用于同步，出线可使用扭矩控制同步 | ||||||||
|
冷却系统 |
创新型卷筒冷却系统：高效冷却钢丝 | |||||||
|
放线机 |
立式或水平放线 | 驱动式水平放线 | ||||||
|
收线机 |
工字轮收线或线卷收线 | 重型工字轮收线或倒立式收线机/内置爬升式吊爪收线 | ||||||
|
主要功能 |
>钢丝断丝检测并自动停车； | |||||||
| >模盒冷却水过热检测并自动停车； | ||||||||
| >压线系统确保穿丝操作安全； | ||||||||
| >第一道次配备积线系统防止放线乱丝停车； | ||||||||
| >模盒出口配备钢丝防抖动装置； | ||||||||
| >先进的卷筒设计和制造，高可靠性和寿命； | ||||||||
|
|
|
|
|
