水箱拉丝机Water-tank drawing machine
-
-

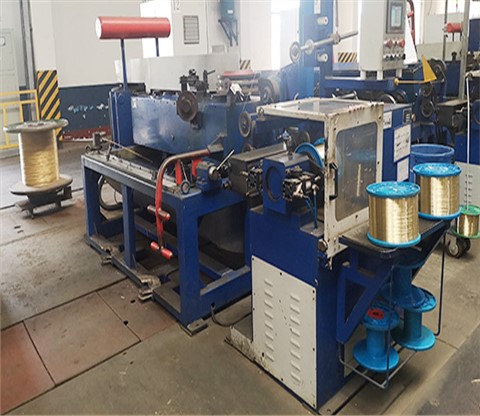

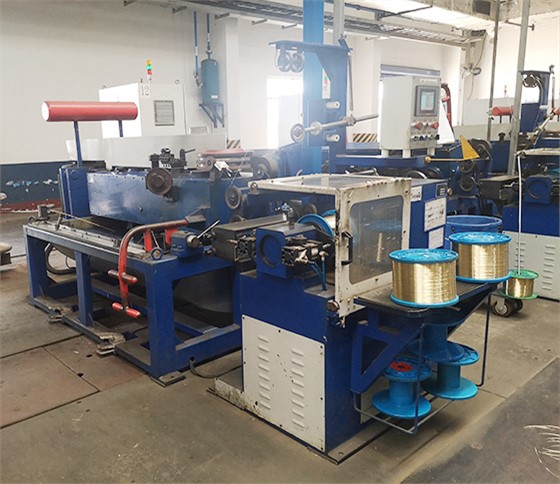

LT320-21-380 TB4翻转式水箱拉丝机（HS380）
主要用于高中低碳钢丝、合金钢丝、有色金属、胶管钢丝的生产
■整机配置：FX760/FX800放线+主机+收线机（收线机可选配）+电柜方式
■可选配永磁电机降低设备耗能
?
?
| 拉拔材料 | 高中低碳钢丝、合金钢丝、有色金属 | 进线直径 | φ2.5---φ3.14mm(55KW)；φ2.5---φ3.2mm(90KW) |
| 进线强度 | 1150-1450Mpa | 出线直径 | φ0.40---φ0.80mm(55KW)；φ0.40---φ0.9mm(90KW) |
| 最高收线速度 | 10米/秒 | 拉拔道次 | 19、21道 |
| 收线机排线 | 恒排距排线，排距任意可调 | 噪声最大 | 85分贝 |
| 塔轮数量 | 双向拉拔、四组塔轮 | 主机功率 | 55kw-4P/6P；75KW-4P；90KW-4P变频电机（电机可选配） |
| 收线工字轮 |
BP60或BS60 φ560、φ760(可按甲方工字轮定制） |
|
|
|
|
|
|
|
| HS180 TB4水箱拉丝机 |
|
HS250 TB4水箱拉丝机 |
|
HS380 TB4水箱拉丝机 |
|
|
|
|
|
|
|
|
|
|
|
| FX800/760放线架 |
|
220水箱收线机（悬臂式） |
|
250水箱收线机（气顶式） |
水箱拉丝机安装及试车准备
2.1设备的安装 1).整套设备必须安装在同一水平面上以便于支承自身重量。 2).设备安装方式可根据生产需要和现场情况排布，本着以人为本和安全的需要...
水箱拉丝机的维护与保养
1、机械部分 一年检查一次翻转箱中主传动轴承和油封、机械密封,视磨损情况进行更换或大修。 六个月检查一次塔轮类和导轮类的表面是否有划痕或沟槽 , 如出现必须进行修磨或更换 ...
水箱拉丝机的自动排线补偿原理
原理：排线轮距离工字轮两边法兰内侧4mm确定左右接近开关位置，正常运行过程中，排线到达A点后记录当前DANCER的值，记录为D1，经过时间T1后到达B点，这时电机换向，排线开始返回。延时T后到C时间点...
水箱拉丝机操作注意事项
1). 全面了解设备性能，自觉遵守拉丝机设备的操作规程。 2). 设备的安装、操作、保养、检修要经过专门培训的专业人员按照规定执行。 3). 操作者使用拉丝设备时，须穿上防护衣，包括手套、鞋、工作裤、眼镜及安全罩，禁止穿宽松外衣....
